Поверка усилителей измерительных MGCplus в Челябинске
Назначение: для измерения электрических сигналов от датчиков различных физических величин, преобразования усиленных сигналов в цифровую форму и индикации значений измеряемых физических величин.
Поверка усилителей измерительных MGCplus
Усилители измерительные MGCplus осуществляют усиление электрических сигналов от первичных измерительных преобразователей — тензометрических, пьезоэлектрических, потенциометрических, индуктивных и резистивных датчиков, термопар и термометров сопротивления, датчиков крутящего момента, источников частотного сигнала и инкрементных датчиков. Усилители осуществляют запоминание и индикацию значений измеряемых величин при одновременных многократных измерениях.

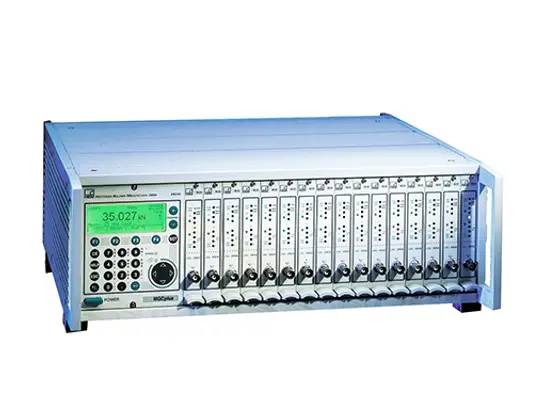

Усилители MGCplus конструктивно выполнены в виде базового блока и сменных одноканальных или многоканальных измерительных модулей для работы практически со всеми видами измерительных преобразователей. Подключение измерительных преобразователей осуществляется при помощи сменных соединительных плат.
Каждый измерительный модуль имеет внутренний процессор, производящий цифровую обработку сигналов, поступающих с измерительных преобразователей. Измерительные модули содержат цифровые фильтры низких частот с характеристиками Баттерворта и Бесселя. Одноканальные измерительные модули также содержат выходные разъемы аналоговых сигналов.
Управление усилителем осуществляется при помощи встроенного микропроцессора или при помощи внешнего управляющего компьютера через коммуникационный процессор, имеющий интерфейсы RS232, RS485, ETHERNET, USB.
На передней панели базового блока размещены:
- панель индикации и управления;
- сменные измерительные модули.
На задней панели базового блока размещены:
- блок питания;
- коммуникационный процессор;
- сменные соединительные платы.
Поверка осуществляется в соответствии с документом МП-39/447-2004 «Усилители измерительные MGCplus. Методика поверки», утвержденной ГЦИ СИ ФГУ «Ростест-Москва» в июле 2004 года.
Основное оборудование, используемое при поверке:
- калибратор универсальный Fluke 5520A (Госреестр 23346-02);
- тензокалибратор «Transducer Simulator 4» (Госреестр 19913-00 );
- генератор сигналов низкочастотный прецизионный Г3-122 (Госреестр 10237-85 );
- частотомер электронно-счетный Ч3-63/1 (Госреестр 9084-90 );
- генератор импульсов Г5-60 (Госреестр № 5463-76 ).
Сведения о методах измерений
- Методы измерений с помощью усилителей измерительных MGCplus указаны в документе «Усилители измерительные MGCplus. Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к усилителям измерительным MGCplus
- ГОСТ 22261-94 Средства измерения электрических и магнитных величин. Общие технические условия.
- ГОСТ 8.585-2001 Термопары. Номинальные статические характеристики преобразования.
- Техническая документация фирмы-изготовителя.
