Поверка спектрофотометра DR 1900, DR 900 в Челябинске
Назначение: для измерения оптической плотности жидких проб различного происхождения.

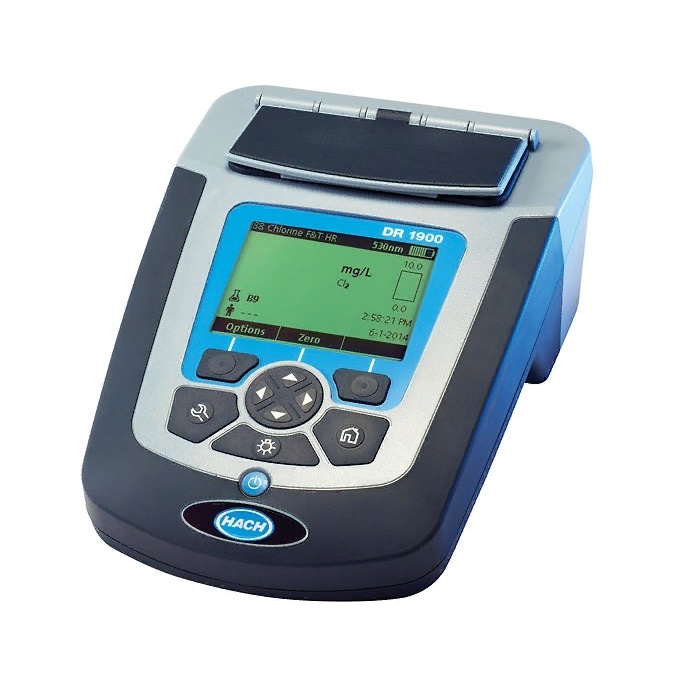

Поверка спектрофотометра DR 1900, DR 900
Принцип действия спектрофотометров основан на измерении отношения интенсивностей излучения, прошедшего через исследуемый объект и пустую кювету.
Световой поток от ксеноновой лампы в случае спектрофотометра DR 1900 или от светодиода в случае спектрофотометра DR 900 фокусируется и коллимируется оптической системой. Сфокусированный свет проходит через измерительную кювету с образцом, далее попадает в оптическую систему. В оптической системе прибора свет, отражаясь от дифракционной решетки в случае спектрофотометра DR 1900 или проходя через светофильтры в случае спектрофотометра DR 900, попадает на кремниевые фотодиоды. Сигнал с каждого фотодиода оцифровывается и поступает в микропроцессорный блок. Результат измерений, единицы измерений, длина волны и ряд служебных параметров отображаются на дисплее спектрофотометра.
Спектрофотометры имеют одно кюветное отделение с возможностью использования адаптеров для различных типов измерительных кювет.
Спектрофотометры представляют собой переносные устройства видимой области спектра для измерений в полевых и лабораторных условиях, состоящие из оптикомеханического и электронного узлов, установленных в общем корпусе.
Программное обеспечение
Управление спектрофотометрами и обработка результатов измерений проводится с помощью специального программного обеспечения DR1900 и DR900, встроенного в микропроцессор. Программное обеспечение (ПО) также служит для настройки спектрофотометров, проведения измерений, включая визуальный анализ экспериментальных данных, анализа и обработки полученных данных.
Структура ПО включает в себя следующие блоки: ПО монохроматора и фотометра, ПО операционной системы и ПО интерфейса.
Программное обеспечение (ПО) имеет следующие идентификационные данные
| Идентификационные данные (признаки) | Значение | |
| DR 1900 | DR 900 | |
| Идентификационное наименование ПО | DR1900 | DR900 |
| Номер версии (идентификационный номер) ПО | 1.2 и выше | 1.05 и выше |
| Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | — | |
| Алгоритм вычисления цифрового идентификатора ПО | — | |
Программное обеспечение размещается в энергонезависимой памяти спектрофотометров и его запись осуществляется в процессе производства. Операционная система, имеющая оболочку доступную пользователю, отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Доступ пользователя к встроенному программному обеспечению исключен конструктивным исполнением прибора.
Установка обновленных версий ПО допускается только представителями предприятия — изготовителя с помощью специального оборудования.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Назначение: осуществляется по документу МП 062.Д4-15 «Спектрофотометры DR 1900 и DR 900. Методика поверки», утвержденному ФГУП «ВНИИОФИ» «14» апреля 2015 г.
Основные средства поверки — Комплект светофильтров КНС-10.5 (ГР СИ № 43463-09)
Основные метрологические характеристики:
Рабочий диапазон длин волн: от 0,26 до 2,7 мкм. Рабочий диапазон оптической плотности: от 0,036 до 2,000 Б. Пределы допускаемых абсолютных систематических составляющих погрешностей измерения оптической плотности:
| Номера светофильтров | Спектральный диапазон, мкм | Диапазон номинальных значений оптической плотности, Б | Пределы допускаемых абсолютных погрешностей измерения оптической плотности, Б |
| 1 — 4 | от 0,4 до 0,85 | от 0,678 до 0,036 | ±0,0012 |
| 5 — 8 | от 0,4 до 0,85 | от 1,699 до 0,699 | ±0,0043 |
| 1, 9 — 12 | от 0,25 до 2,5 | от 2,301 до 0,036 | ±0,0024 |
Комплект мер оптической плотности КМОП-Н (ГР СИ №52362-13).
Основные метрологические характеристики:
- Диапазон оптической плотности мер от 0,01 до 4,0 Б
- Значения оптической плотности мер №№ 1-5 в кювете 10 мм при длине волны 546 нм, Б: 0,05±0,04; 0,15±0,05; 1,75±0,25; 3±0,5; 3,5±0,5.
- Пределы допускаемой абсолютной погрешности оптической плотности мер: меры № 1, 2 ± 0,007 Б; меры № 3,4,5 ± 0,07 Б.
Сведения о методах измерений
- «Спектрофотометр DR 1900. Руководство по эксплуатации», разделы «Начало работы», «Стандартная операция».
- «Спектрофотометр DR 900. Руководство по эксплуатации», разделы «Начало работы», «Стандартная операция».
Нормативные документы, устанавливающие требования к спектрофотометрам DR 1900 и DR 900
- ГОСТ 8.557-2007 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания в диапазоне длин волн 0,2 — 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн 0,2 — 20,0 мкм».
