Поверка плотномера асфальтобетона ВИП-1.2 в Челябинске

• Единственный моноблочный прибор со встроенными миниатюрными вакуумными насосами, мощным литиевым аккумулятором и электронно-измерительным блоком
• Автоматический цикл измерений, простота подготовки и проведения испытаний
• Возможность использования на горизонтальных и вертикальных поверхностях, в местах с ограниченным доступом, а также на образцах-кубах 150х150 мм и кернах ø150 мм
• Эргономичное, компактное и малогабаритное исполнение из легкосплавных материалов
• Выпускается два варианта исполнения прибора
• Встроенное зарядное устройство.

Описание

Принцип работы приборов основан на измерении в течение определенного промежутка времени падения вакуумметрического давления предварительно созданного в вакуумной камере прибора с последующим автоматическим вычислением по измеряемым величинам параметров проницаемости. Результаты измерения параметров проницаемости индицируются на дисплее электронных блоков приборов.

Результаты измерения вакуумметрического давления индицируются на дисплее прибора в двух единицах измерения кПа и кгс/см2. Преобразование информации из одной единицы измерения в другую происходит автоматически, по заданному в приборе алгоритму с использованием переводного коэффициента 1 кгс/см2 = 98,0665 кПа.

В процессе измерения полость вакуумметрической камеры прибора имеет герметичный контакт через мастику с поверхностью испытываемого материала.

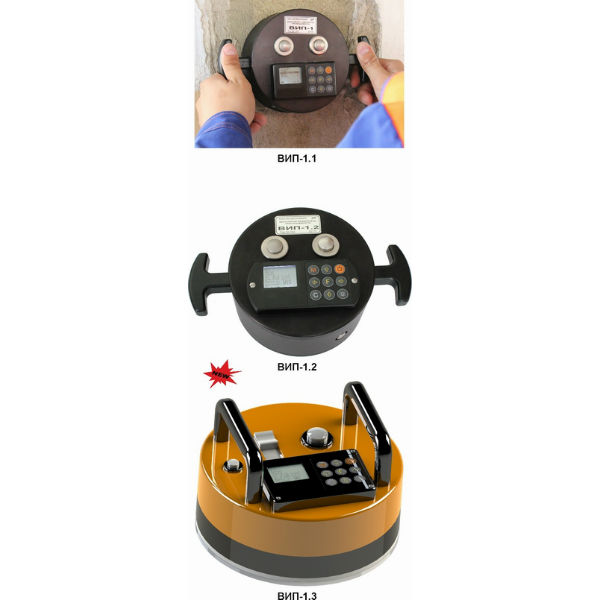

Приборы выпускаются в трех модификациях — ВИП-1.1, ВИП-1.2, ВИП-1.3 имеющих набор базовых сервисных функций и отличающихся по конструкции и комплектности. Связь с ПК у всех модификаций осуществляется через USB-порт. Набор базовых сервисных функций позволяет:

• измерять вакуумметрическое давление;
• сохранять результаты измерений в памяти приборов.

Модификации приборов ВИП-1.1, ВИП-1.2 состоят из однокамерных измерительных блоков, выполненных в малогабаритном корпусе в виде цилиндра с двумя ручками. Измерительные блоки имеют встроенные дисплеи и 9-ти клавишные клавиатуры.

В приборе модификации ВИП-1.1 вакуумметрическое давление Рвак в камере создается при помощи ручного вакуумного насоса, который присоединяется к прибору через специальное отверстие. Насосом внутри камеры прибора создается разряжение, которое характеризуется уровнем начального абсолютного давления Рабс. При достижении начального значения Рабс < 35 кПа (Рвак > 65 кПа), индицируемого на дисплее, клапан насоса перекрывают и прибор переводят в режим измерения.

В приборе модификации ВИП-1.2 вакуумметрическое давление Рвак в камере создается встроенным в корпус прибора электрокомпрессором. Запуск электрокомпрессора осуществляется нажатием клавиши «М». После создания в камере разряжения с первоначальным значением абсолютного давления Рабс < 35 кПа (Рвак > 65 кПа), электрокомпрессор автоматически отключается. Прибор переходит в режим измерения.

Модификация прибора ВИП-1.3 состоит из двухкамерного (центральной и внешней камер) измерительного блока в малогабаритном корпусе. Камеры представляют собой полые, герметично изолированные друг от друга цилиндры с встроенными электрокомпрессорами. Корпус имеет две ручки, встроенный дисплей и 9-ти клавишную клавиатуру. Запуск электрокомпрессора центральной камеры осуществляется нажатием клавиши «М». После создания в центральной камере разряжения с первоначальным значением абсолютного давления Рабс < 35 кПа (Рвак > 65 кПа), электрокомпрессор автоматически отключается. Прибор переходит в режим измерения.

После начала измерений, электрокомпрессор внешней камеры создает вакуумметрическое давление, равное давлению в центральной камере и поддерживает это равенство давлений на протяжении всего измерения. Данная схема позволяет вычислить глубину образования вакуума — параметр, характеризующий проницаемость конструкции.

Место пломбирования и клеймения приборов модификации ВИП-1.1, ВИП-1.2, ВИП-1.3 от несанкционированного доступа расположено на лицевой панели корпуса электронного блока прибора.
